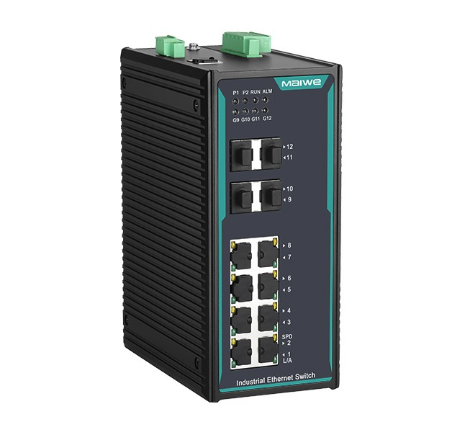

◆ 12個千兆以太網接口，為用戶提供靈活的組網方式；
◆ 千兆SFP接口，可以支持熱插拔的LC光纖接口模塊和RJ45電口模塊；
◆ 8個10/100/1000Base-T自適應以太網接口（全雙工、半雙工），支持自動MDI/MDI-X連接，并支持4個千兆SFP光口；
◆ 小于20ms的快速光纖環網冗余（MW-Ring），增強了系統通信的可靠性；
◆ 采用高強度封閉鋁制外殼，IP40防護等級，無風機外殼扇熱，持久耐用，穩定可靠；
◆ -40℃~85℃工作溫度，滿足惡劣工業環境應用要求；
◆ 采用工業級電源設計，多種電源方案可選，滿足用戶靈活應用。
|
IEEE標準
|
802.3、802.3u、802.3z、802.3x、802.1P、802.3ab等
|
|
交換功能
|
支持VLAN、GVRP
支持端口限速，支持風暴抑制
支持端口匯聚
支持端口流控
|
|
冗余技術
|
支持MW-Ring環網技術
支持EAPS、MSTP/RSTP
|
|
組播技術
|
支持IGMP v1/v2， IGMP Snooping
支持GMRP，支持靜態組播
|
|
管理與維護
|
支持CLE， WEB管理方式
支持SNMP v1/v2c
支持統一上位機軟件管理
|
|
背板帶寬
|
24G
|
|
包轉發率
|
17.856 Mpps
|
|
千兆端口
|
8個10/100/1000Base-T+4個1000Base-LX接口
|
|
電口參數
|
物理接口：RJ45帶屏蔽，IEEE802.3標準
RJ45端口： 10/100/1000Base-T（千兆）支持自動協商功能
傳輸距離：＜100米
|
|
光口參數
|
發光功率： >-12dBm(單模) >-17dBm(多模)
收光靈敏度： <-38dBm(單模) <-35dBm(多模)
波長： 1310nm(單模) 1550nm(單模) 1310 nm(多模)
傳輸距離： <2Km(千兆多模)
連接器類型： LC
傳輸速率： 1.25Gbps（千兆）
|
|
電源參數
|
輸入電壓：
DC 電源：DC12~48V
隔離DC電源：DC24V(18~36V)、DC48V(36~72V)
交流電源：AD220V(AC85~264V/DC110~370V)；
輸入功耗：15W（MAX）
過流保護：內置
|
|
機械參數
|
物理尺寸（高×寬×深）：160mm×74mm×122mm
安裝方式：標準DIN卡軌式
散熱形式：鋁合金單肋形機箱表面散熱，無風機
機殼防護：IP40
|
|
工作環境
|
工作溫度：-40℃~+85℃
存儲溫度：-40℃~+85℃
濕度：5%~95%（無凝露）
|
|
行業標準
|
EMC標準
EN61000-4-2防靜電（ESD）：±8kV接觸放電，±15kV空氣放電
EN61000-4-3電磁場：10V/m（80-1000MHz）
EN61000-4-6防傳導：3V（10kHz~150 kHz），10V（150kHz~80 MHz）
EN55022：EN55022 Class A
|
|
型號
|
千兆光口
|
千兆電口
|
電源
|
|
MISCOM7212G-4GF-8GT
|
4
|
8
|
雙路DC12~48V
|
|
MISCOM7212G-4GF-8GT-DC48
|
4
|
8
|
雙路DC48V
|
|
MISCOM7212G-4GF-8GT-AD220
|
4
|
8
|
單路AC/DC220V
|
