風電SCADA監控系統風電網絡系統整體網絡，主要傳輸業務有電力SCADA、在線震動檢測系統，風機主控系統、機頭變槳控制系統等，在中心機房通過以太網網絡來實時監控每臺風機工作狀態和控制風機漿葉方向和室外監控
風電網絡系統整體網絡，主要傳輸業務有電力SCADA、在線震動檢測系統，風機主控系統、機頭變槳控制系統等，在中心機房通過以太網網絡來實時監控每臺風機工作狀態和控制風機漿葉方向和室外監控。
系統需求：
> 該設備應能承受惡劣和高海拔地區環境
> 由于在高溫高海拔地區，要求EMC特性非常好
> 該設備應支持環網自愈技術，單點故障后短期內恢復網絡通信，保證網絡的通信質 量電磁干擾下，該設備應能以正常運行

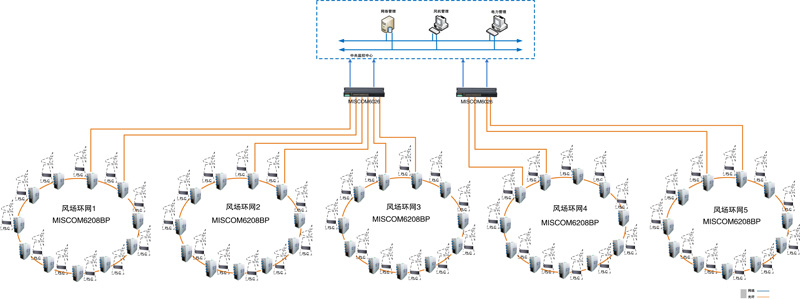

風電主要傳輸業務有電力SCADA、在線震動檢測系統，風機主控系統、機頭變槳控制系統等，在每個風機的塔筒底部放置工業以太網交換機，環網設備及核心設備通過100M光纖互聯，核心機房由兩臺邁威工業以太網交換機MISCOM6026組成，兩臺工業以太網交換機分別匯聚多個環網數據流量。每個風機內由MISCOM6208BP工業以太網交換機組成多個百兆余環網，每個環網通過物理相隔離提高網絡的安全性，環網交換機啟用MW-Ring快速環網冗余協議，保障了網絡的無擾切換，網絡自愈時間小于30ms，在環網中啟用交換機的VLAN（Virtual Local Area Network)虛擬局域網絡功能，將電力SCADA、在線震動檢測系統，風機主控系統、機頭變槳控制系統等業務隔離，防止業務的廣播風暴產生影響其他業務，并將交換機各業務接入端口（交換機使用端口）采用廣播風暴抑制功能，可以實現網絡中“有效數據傳輸，無效數據隔離”的功能，提高網絡數據傳輸?shù)陌踩浴Ｍ瑫r采用QOS（Quality of Service）服務質量功能，根據不同的業務級別對交換機的接入端口進行帶寬分配，MIEN6208BP的BYPASS功能實現了當環網里面有兩臺或兩臺以上交換機故障時能夠保證整個環網網絡的正常通信提高網絡數據傳輸?shù)母咝浴?/span>
系統應用產品：
MISCOM6208BP 8口全千兆卡軌式工業以太網交換機
MIEN6208BP的光口具備掉電直通功能，當環網里面出現兩臺或兩臺以上的交換機出現故障或掉電能夠保證環網網絡正常的通信。
MISCOM6026 26口百兆網管型機架式工業以太網交換機
MISCOM6026符合IEC 61850標準采用模組化設計，光口和電口可以任意搭配適合不同的使用環境數據匯聚。
成功案例：
華能饒平大埕風力發電站
